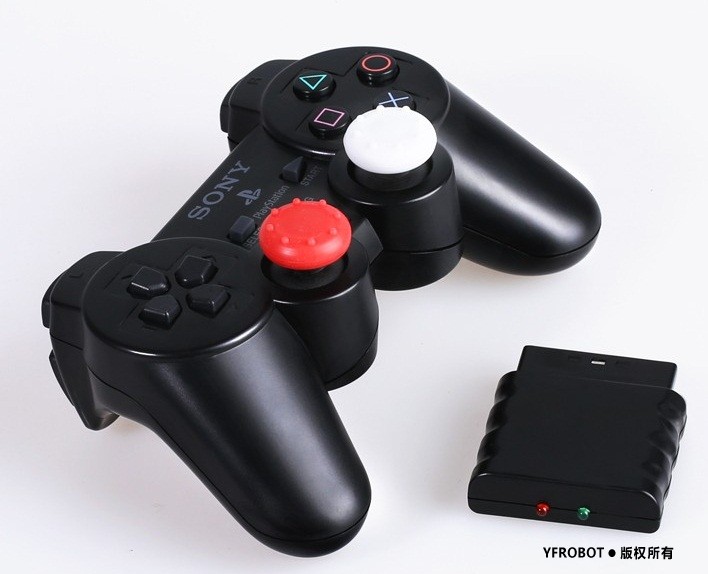

ps2手柄是索尼游戏机的遥控手柄，索尼的系列游戏主机在全球很是畅销。不知什么时候便有人打起ps2手柄的主意，破解了通讯协议，使得手柄可以接在其他器件上做遥控使用，比如遥控我们熟悉的四轮车与机器人。突出的特点是现在这款手柄性价比极高。按键丰富，方便扩展到其它应用中。 移步优酷观看：http://v.youku.com/v_show/id_XMTQ5MzM0NjMyMA==.html

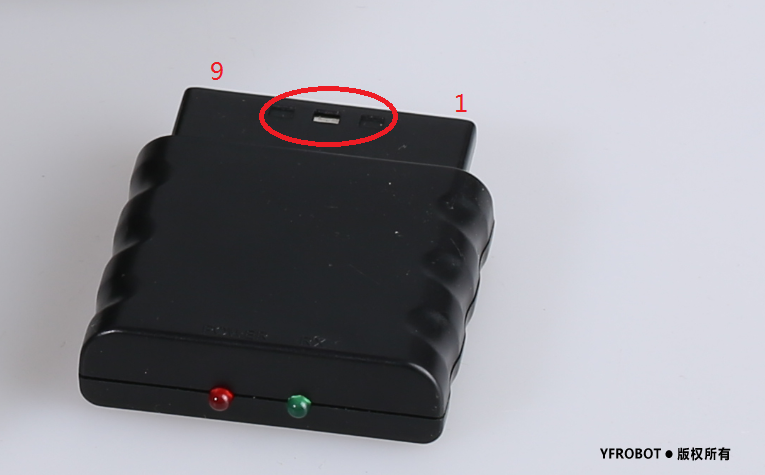

一、接收器线号 1
| 2
| 3
| 4
| 5
| 6
| 7
| 8
| 9
| DI/DAT
| DO/CMD
| NC
| GND
| VDD
| CS/SEL
| CLK
| NC
| ACK
|
批次不同，接收器的外观会有所区别，一个上有电源灯红灯，一个上没有电源灯，但使用方法是一样的，引脚定义是一样的。 - DI/DAT：信号流向，从手柄到主机，此信号是一个8bit的串行数据，同步传送于时钟的下降沿。信号的读取在时钟由高到低的变化过程中完成。
- DO/CMD：信号流向，从主机到手柄，此信号和DI相对，信号是一个8bit的串行数据，同步传送于时钟的下降沿。
- NC：空端口；
- GND：电源地；
- VDD：接收器工作电源，电源范围3~5V；
- CS/SEL：用于提供手柄触发信号。在通讯期间，处于低电平；
- CLK：时钟信号，由主机发出，用于保持数据同步；
- NC：空端口；
- ACK：从手柄到主机的应答信号。此信号在每个8bits数据发送的最后一个周期变低并且CS一直保持低电平，如果CS信号不变低，约60微秒PS主机会试另一个外设。在编程时未使用ACK端口。

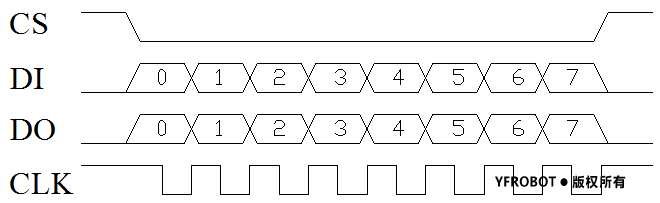

二、手柄的使用、连接配对说明 PS2手柄由手柄和接收器两个部分组成，手柄需要两节7号1.5V供电，接收器的电源和控制器使用同一电源，电源范围为3~5V,不能接反，不能超电压，过压和反接，都会使接收器烧坏。 手柄上有个电源开关，ON开/OFF关，将手柄开关打到ON上，在未搜索到接收器的状况下，手柄上的灯会不停的闪，在一定时间内，还未搜索到接收器，手柄将进入待机模式，手柄上的灯将灭掉，这时，按下“START”键，唤醒手柄。 接收器供电，在未配对的状况在，绿灯闪。 手柄打开，接收器供电，手柄和接收器会自动配对，这时灯常亮，手柄配对成功。按键“MODE”(手柄批次不同，上面的标识有可能是"ANALOG"，但不会影响使用)，可以选择“红灯模式”、“绿灯模式”。 有些用户反映，手柄和接收器不能正常配对！多数问题是，接收器的接线不正确，或程序有问题。 解决方法：接收器只接电源（电源线一定要连接正确），不接任何数据线和时钟线，一般情况下手柄是能够配对成功。配对成功后灯常亮，说明手柄是好的。这时再检查接线是否正确，程序移植是否有问题。 三、时序及数据意义 在时钟下降沿时，完成数据（1bit））的发送与接收。 当主机想读手柄数据时，将会拉低CS线电平，并发出一个命令“0x01”；手柄会回复它的ID“0x41=模拟绿灯，0x73=模拟红灯”；在手柄发送ID的同时，主机将传送0x42，请求数据；随后手柄发送出0x5A，告诉主机“数据来了”。 idle：数据线空闲，该数据线无数据传送。 一个通讯周期有9个字节（8位），这些数据是依次按传送的。 顺序
| DO
| DI
| Bit0、Bit1、Bit2、Bit3、Bit4、Bit5、Bit6、Bit7、
| 0
| 0X01
| idle
|
| 1
| 0x42
| ID
|
| 2
| idle
| 0x5A
|
| 3
| idle
| data
| SELECT、L3、R3、START、UP、RIGHT、DOWN、LEFT
| 4
| idle
| data
| L2、R2、L1、R1、△、○、╳、□
| 5
| idle
| data
| PSS_RX（0x00=left、0xFF=right）
| 6
| idle
| data
| PSS_RY（0x00=up、0xFF=down）
| 7
| idle
| data
| PSS_LX（0x00=left、0xFF=right）
| 8
| idle
| data
| PSS_LY（0x00=up、0xFF=down）
|
当有按键按下，对应位为“0”，其他位为“1”，例如当键“SELECT”被按下时，Data[3]=11111110B， 红灯模式时：左右摇杆发送模拟值，0x00~0xFF之间，且摇杆按下的键值L3、R3有效； 绿灯模式时：左右摇杆模拟值为无效，推到极限时，对应发送UP、RIGHT、DOWN、LEFT、△、○、╳、□，按键L3、R3无效。 详细手册说明及例程请下载附件，线的连接方式根据您的程序进行正确连接。 在这里我们提供一个附件，里面的内容包括:
1、PS2例程（PS2解码例程（主控stm32，c语言编写解码例程）、PS2控制小车程序、PS2控制舵机例程）；
2、PS2-Arduino-lib（Arduino例程）；
3、PS2解码通讯手册.pdf； 4、PS2解码通讯常见问题汇总.pdf。 打开文件后请首先阅读ReadMeFirst.txt，提高您浏览的效率。 如果您遇到问题，先先打开《PS2解码通讯常见问题汇总》，看是否能够解决，如不能解决请回复或直接联系我。 |
